一、產品概述：

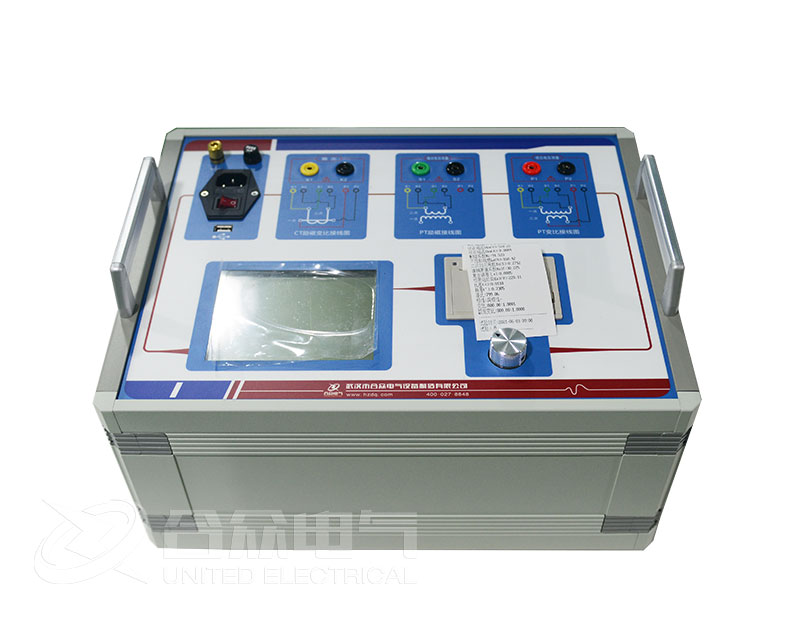

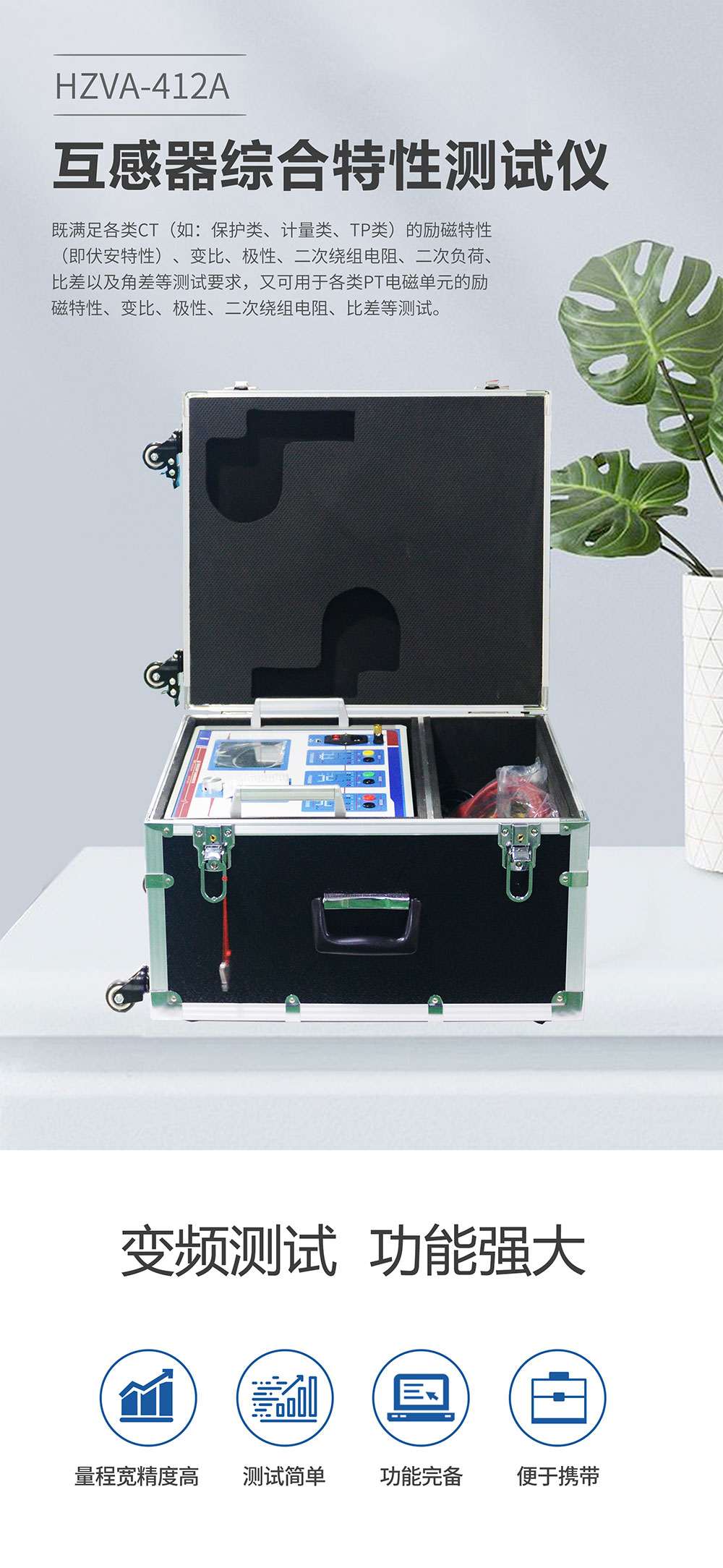

互感器綜合特性測試儀，是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代CT、PT測試儀器?；ジ衅骶C合特性測試儀采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高，是電力行業用于互感器的專業測試儀器。
二、產品特點：

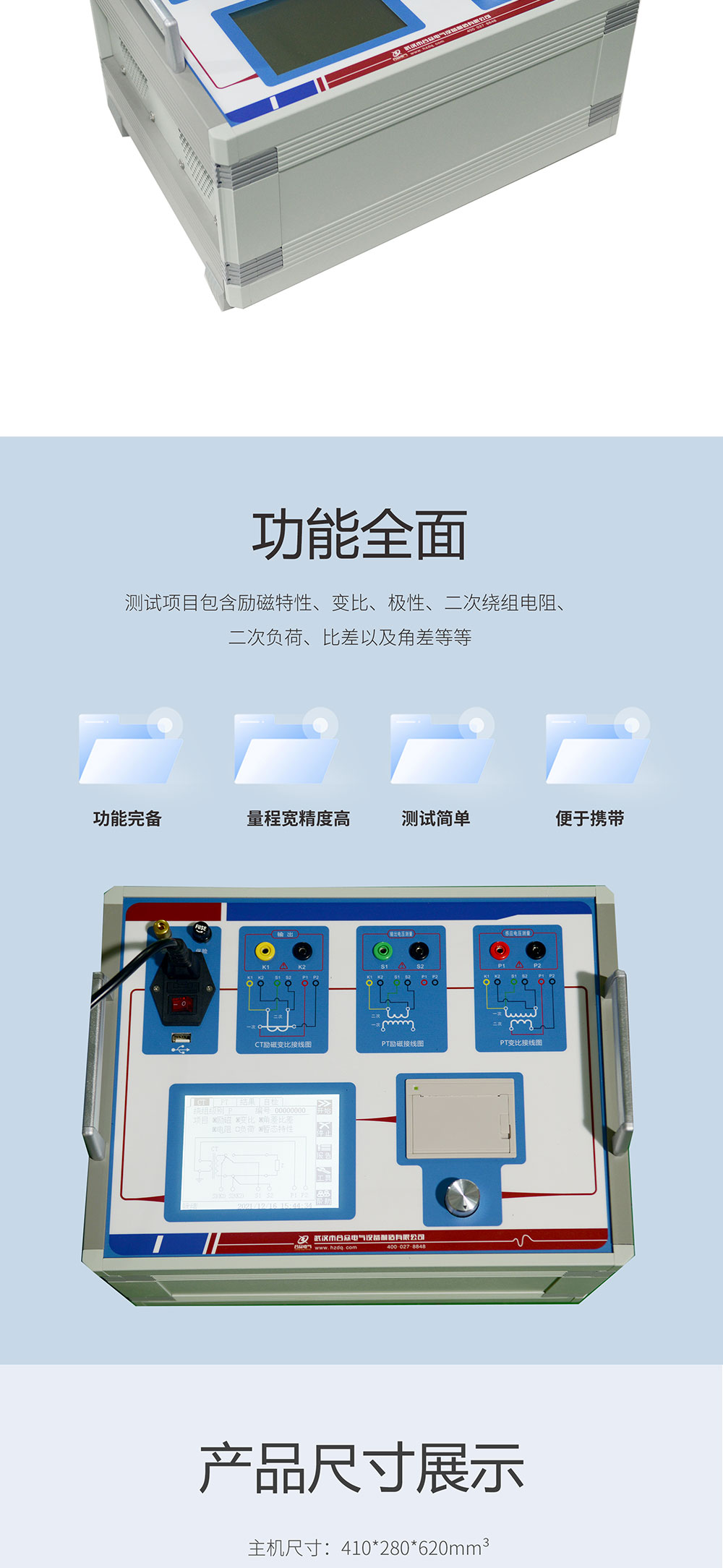

功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
可精確測量變比差與角差，比差最大允許誤差±0.1%，角差最大允許誤差±5min，能夠進行0.2S級電流互感器的現場測試，變比測量范圍為1~40000。

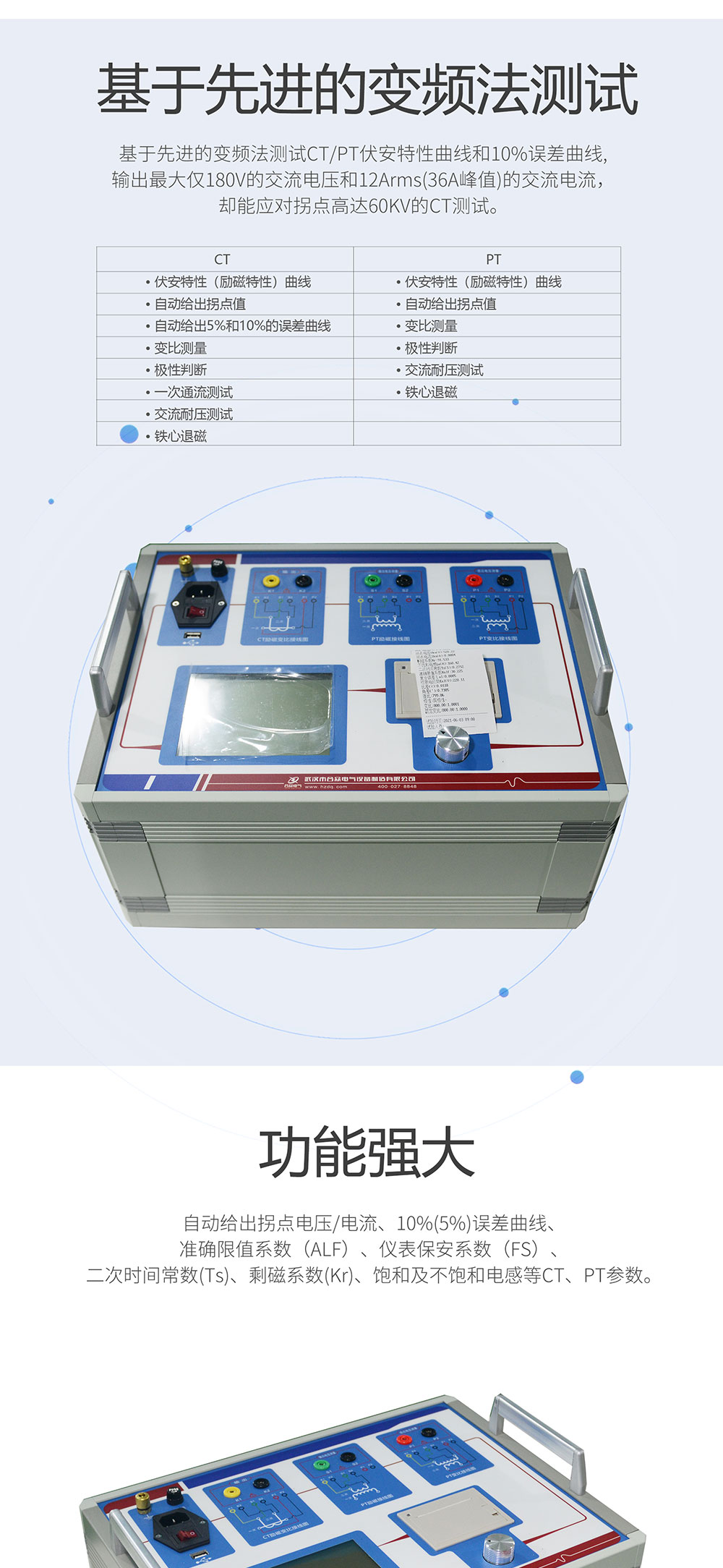

基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線，輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

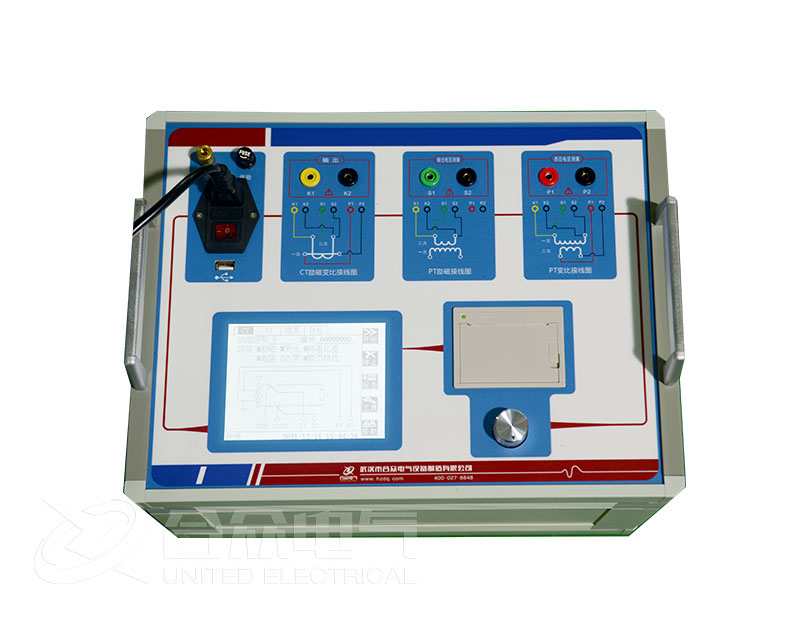

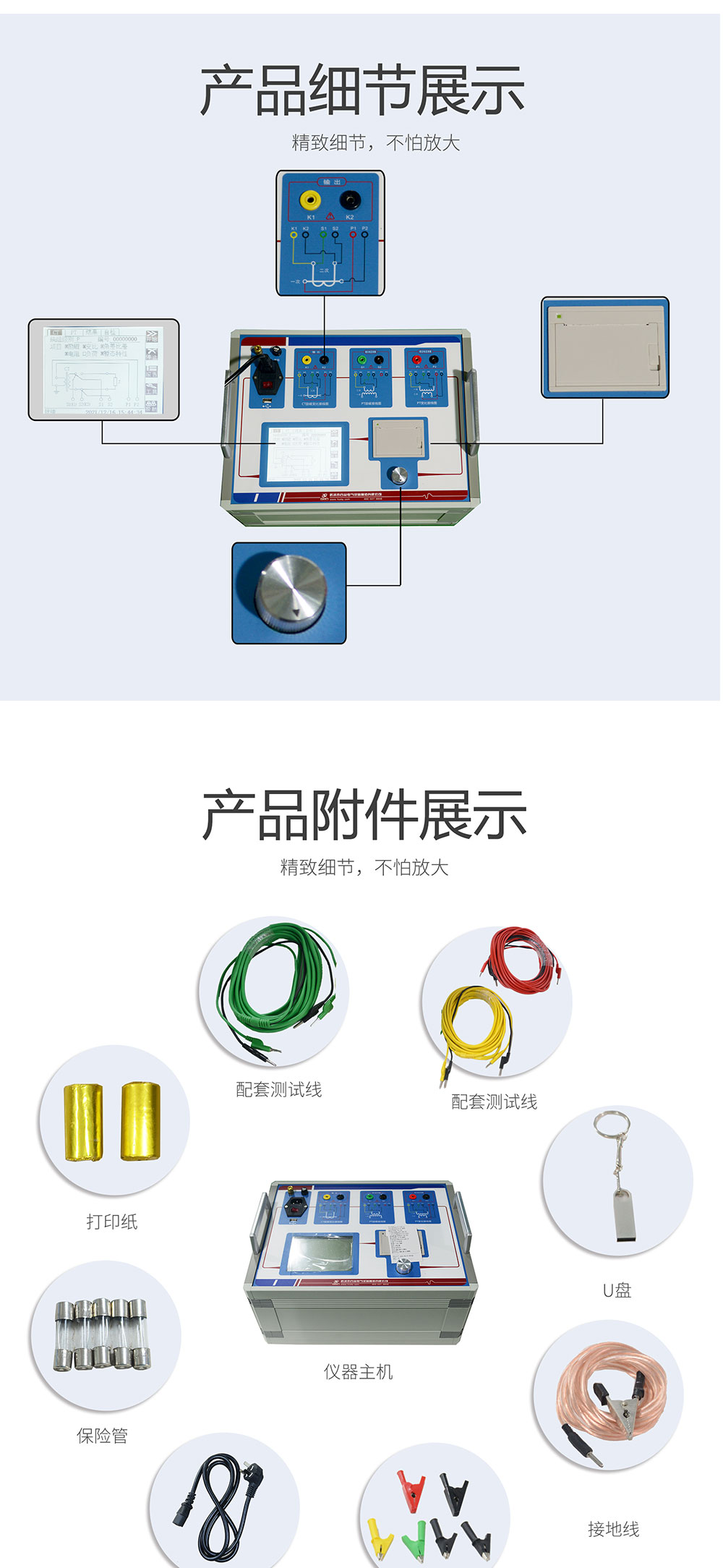

全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
5.7寸圖形透反式LCD，陽光下清晰可視。
采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
面板自帶打印機，可自動打印生成的試驗報告。
測試結果可用U盤導出，方便快捷。
配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
裝置可存儲1000組測試數據，掉電不丟失。

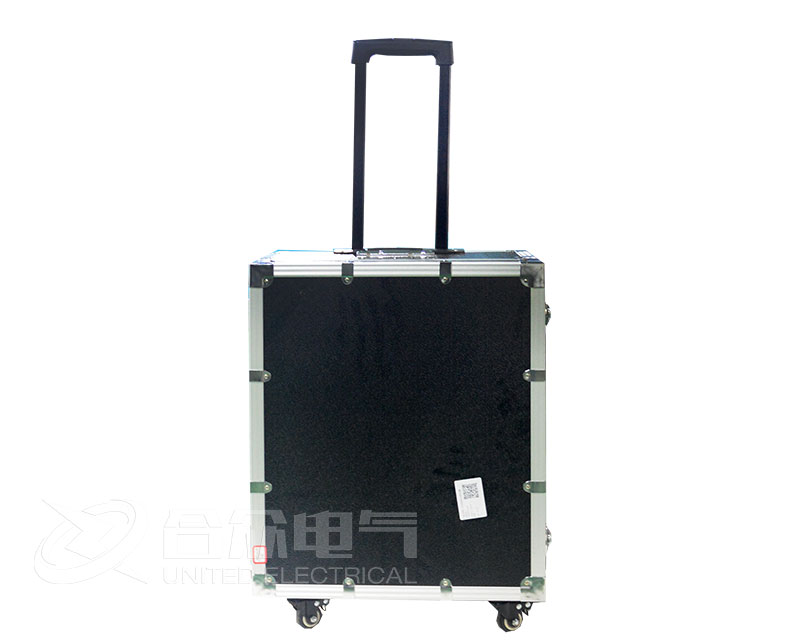

易于攜帶，裝置重量<9Kg。
|
測試用途 |
CT， PT |
|
|
輸出 |
0~180Vrms，12Arms，36A（峰值） |
|
|
電壓測量精度 |
±0.2% |
|
|
CT變比 測量 |
范圍 |
1~40000 |
|
精度 |
±0.1% |
|
|
PT變比 測量 |
范圍 |
1~40000 |
|
精度 |
±0.1% |
|
|
相位測量 |
精度 |
±5min |
|
分辨率 |
0.5min |
|
|
二次繞組電阻測量 |
范圍 |
0~300Ω |
|
精度 |
0.5%±2mΩ |
|
|
交流負載測量 |
范圍 |
0~1000VA |
|
精度 |
0.5%±0.05VA |
|
|
輸入電源電壓 |
AC220V±10%，50Hz |
|
|
工作環境 |
溫度：-10οC~50οC， 濕度：≤90% |
|
|
尺寸、重量 |

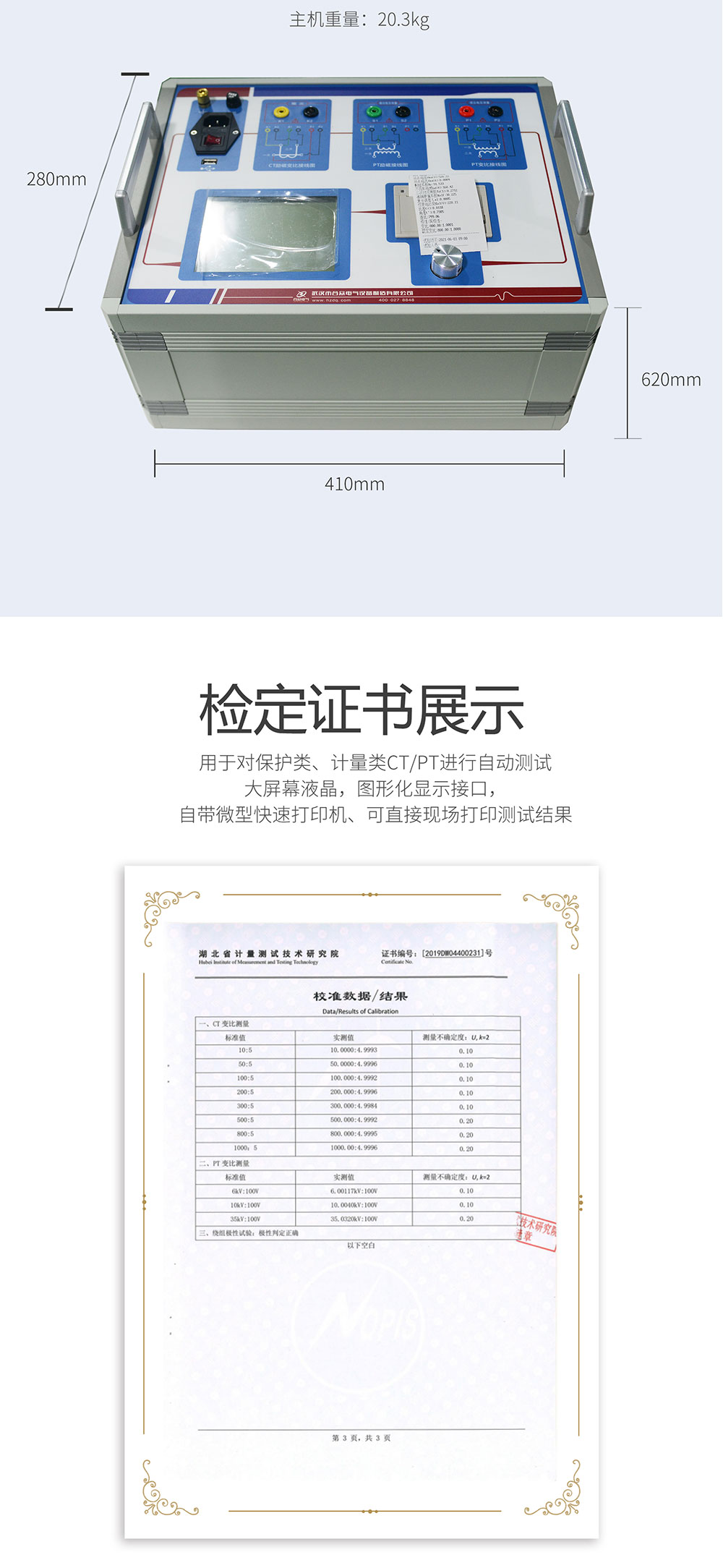

尺寸365 mm×290 mm×153mm 重量<10kg |
|
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們將一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
|
