擊穿電壓試驗

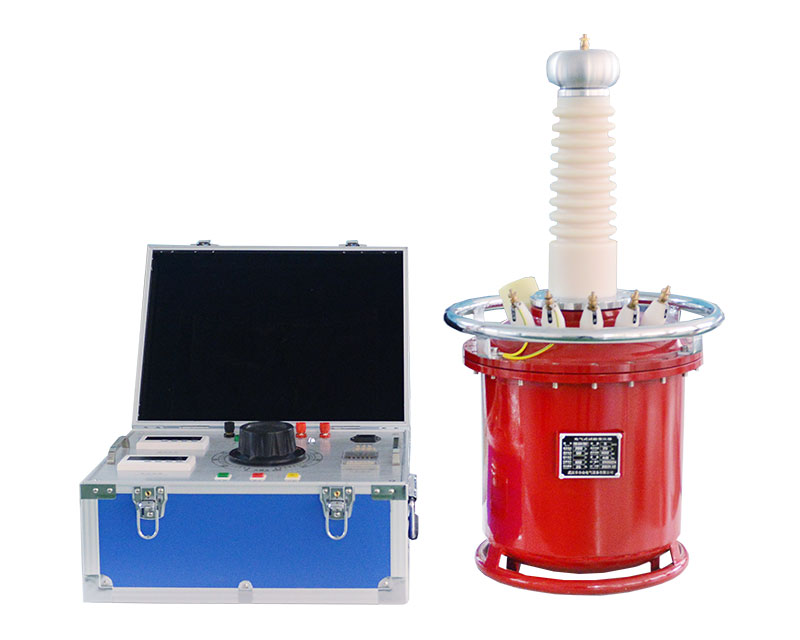

工頻擊穿電壓試驗

試品與試品安裝

試品必須干燥而潔凈，并按其類別的安裝方式進行安裝。試品應完全浸入絕緣油中，浸入時應避免傘裙下窩藏空氣。

針式絕緣子

用直徑(8~10)mm 的金屬彈簧套在試品的側槽內,并在頂槽上固定一根直徑為12mm.長度為試品最大傘徑 1.25倍的導桿，導桿兩端各裝一個15mm直徑的金屬球，鋼腳為另一電極，電壓加在導桿與鋼腳之間。

盤形懸式絕緣子

試品的鐵帽和鋼腳作為兩個電極，電壓施加在兩電極之間。

支柱絕緣子(對B型絕緣子)

試品的上下兩個金屬附件作為兩個電極，電壓加在兩個電極之間。有內腔的試品，內腔均應封閉，以避免絕緣油浸入。

穿墻瓷套管

試品內腔均應封閉，以避免絕緣油浸入。試品的導桿和中間法蘭作為兩電極，電壓加在兩個電極之間。

其他類型的試品

在正常運行時承受電壓作用的金屬附件之問施加電壓。

試驗用油與容器

試驗用油的擊穿電壓為(10~20)kV，油的電阻率控制在(10~10°)2·m之間。試驗用盛油容器宜采用絕緣材料制成,容器尺寸應能使試品自由地旋轉于容器中而不觸及內壁。

若容器是用金屬材料制成時,則容器的尺寸應能使試品的任何部位與容器內壁的最短距離不小于試品最大傘徑的1.5倍。

試驗程序

試驗時，對試品施加工頻電壓。電壓應盡快地升高，但應與測量儀表指示相一致。升壓至規定的擊穿電壓，如試品不發生擊穿，則通過本試驗。
當有特殊要求提供擊穿電壓數據時，電壓可升至試品被擊穿為止，擊穿時的電壓即為試品的實際擊穿電壓。

壁厚工頻擊穿電壓試驗

本試驗適用于大型瓷套瓷壁擊穿特性的試驗。

試品與電極布置

試品可以是整體絕緣套，或從絕緣套上取下的試塊。試品兩面貼上面積不小于10cm的金屬薄片，試塊尺寸應保證在貼上金屬薄片電極以后不致于在試塊邊緣產生閃絡。當采用試塊作試品時，試驗應在絕緣油中進行，試驗用絕緣油和容器應符合規定。

試驗程序試驗時，對試品施加工頻電壓。電壓應盡快地升高，但應與測量儀表指示相一致。升壓至規定的擊穿電壓，如試品不發生擊穿，則通過本試驗。當要求提供擊穿電壓數據時，電壓可升至試品被擊穿為止，擊穿時的電壓即為試品的實際擊穿電壓。
