試驗操作程序

開機

注意：每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關。

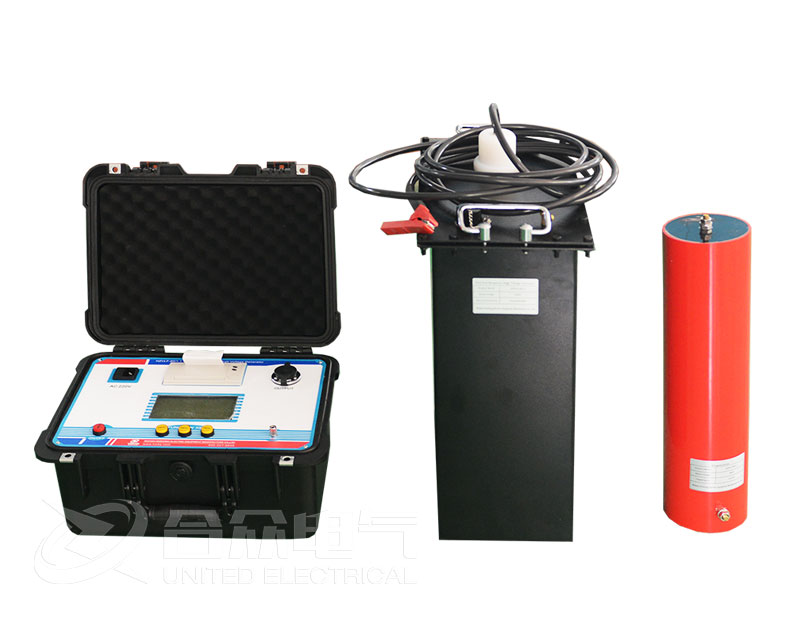

按上述方法連好所有線路之后，就可以將電源開關打開。超低頻高壓發生器在微機上電復位下，自動進入設置界面。在進行連線、拆線或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。更換保險管應按表1提供的數據更換。

設置限定參數

在設置界面上，根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

頻率有三種選擇：0.1、0.05、0.02。它規定了儀器的輸出頻率。單位為Hz。試驗電壓范圍為10KV至額定值。(請不要設小于10KV的試驗電壓)，它規定了我大們所要升至的試驗電壓。超低頻高壓發生器升至這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出。

電壓保護值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出，進行停機操作。一般情況下電壓保護值設定為比試驗電壓高 4KV。

電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出，進行停機操作。

定時修改范圍：

0-99分鐘。它規定了試驗時間的長短。單位為分鐘。

以上電壓，電流均為峰值，儀器顯示的測量數據，以及打印報告上的電壓電流值均為峰值。

自動升壓

將光標移到“啟動試驗電壓”按確定鍵，儀器進入升壓界面。

自檢成功后，儀器自動進入升壓狀態。儀器將用若干個周期的時間將電壓升至設定值。在升壓過程中，按停機鍵，儀器將切斷電壓輸出，回到開始畫面。當升壓值接近設定值時出現升壓計時的畫面。

此時按“上、下”鍵，微調電壓，按“確定”鍵，超低頻高壓發生器開始計時，計時結束后自動打印試驗報告。回到開始畫面，放電結束后再開始下一次測量。

另外還有兩種非正常停機:過壓保護停機、過流保護停機。停機后出現相應的提示界面，放電結束后，再調整限制電壓值或限制電流值，再開始下次測量。
