超聲波測量程序

使用超聲波傳感器測量信號時，需要選擇對應的傳感器類型，本產品具有記憶上一次狀態設置的功能，開機時會自動調用上次關機時傳感器的狀態，并測量環境值，準備就緒后即可測量局部放電值，因此，在開機時請勿將傳感器指向被測區域，以免將被測區域的放電信號誤測為環境值。

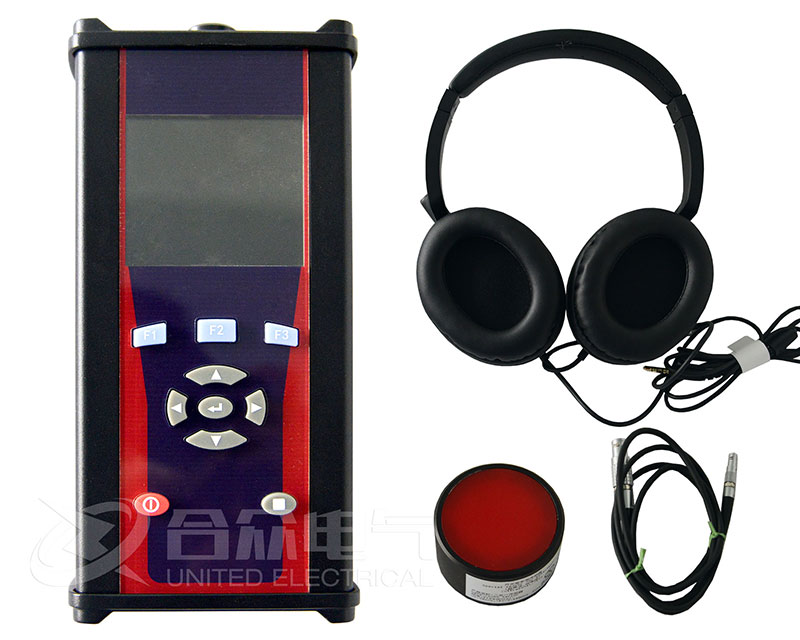

開啟手持式局部放電檢測儀，按“F3”鍵進入超聲波模式，如果讀數太大，比如超過15dBuV，說明此事背景噪聲太大，可以按左鍵實現背景噪聲的的濾除。背景噪聲濾除后正式進入測量程序，此時插入提供的耳機，讀數會在顯示屏上連續更新。

開始時，應該將增益調整到較大位置，當讀數變得太大時，則應該減少增益。也可以根據右下側的箭頭標志來確定是增加增益還是減小增益，綠色箭頭表示此時增益可以增加，如果顯示的是紅色箭頭則說明信號過大，需要減小增益。

若要檢查開關柜，應該將超聲波傳感器指向開關柜(尤其是斷路器的端口、充氣式電纜盒、電壓互感器以及母排室)上的任何空氣間隙。在任何情況下,都應該確保遵守安全距離的要求。背景以上的超聲波活動是很重要的。真正的放電可以根據耳機中發出的咝聲(尤如煎鍋中發出的絲絲聲)來識別。

對于電纜、瓷瓶等電氣設備的遠距離超聲局放檢測，可以使用內置傳感器來測量，此時紅外激光瞄準點可以幫您準確指向被試品區域。

TEV測量程序

背景噪聲

開關柜外部的一些信號源發出的電磁信號也可能在開關柜的外部產生瞬時接地電壓。這些源可以是架空線絕緣子、變壓器進線套管、無線電信號甚至是附近高速公路的車流量。這些也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生瞬時接地電壓信號。

因此在對開關柜進行檢測之前，就應該測量這些表面上的背景噪聲。測量不屬于開關柜組成部分的金屬體如金屬門、金屬?lài)鷻诘鹊谋尘霸肼?。記下三次連續的有關金屬體的分貝值和計數，并取中間幅值的讀數作為背景測量的讀數。

進行測量手持式局部放電檢測儀開啟，確保TEV傳感器處在離開金屬體的自由空間中，否則會影響自檢。選擇TEV模式。為了準確測量，應該使TEV探頭垂直地與在其上面要進行測量的金屬體接觸,(最好是保持儀器主機本體遠離鄰近的金屬體)。

一旦TEV探頭從金屬體上拆下后讀數就不再在顯示屏上繼續顯示。可能會因?yàn)榇_保數據一致性，可能需要重復測量幾次。如果顯示值太大，可以按左鍵實現背景噪聲的的濾除。對開關柜的測量是在每一個面板的每一個部件如電纜盒、電流互感器室、母排室、斷路器以及電壓互感器等的中心位置進行的。

斷路器以及其它中高壓開關儀器的位置都要記錄下來因?yàn)槿绻@些設備處于斷開的位置，則某些部件就不會帶電，因此這些部件上不會測到讀數。記錄每一個位置上的第一組讀數。但是如果測到的幅值比背景干擾水平高出10dB,本身幅值大于20dB 時，就應該連續記錄三組讀數。
