使用ARM和DSP以及16M字節的FLASH存儲器；
儀表使用觸摸屏，使操作更簡單、方便
可保存、回顯測量數據或?qū)⑵渖蟼鞯絇C機進行分析；
模塊化結構，設計合理，運行可靠。
一、產品概述：
直流充電機特性測試儀是根據國家關于直流電源運行和維護規程的相關要求而派生的一個產品，主要包含穩壓精度測量、穩流精度測量、紋波系數測量等功能，同時配備直流充電機特性測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。
二、產品功能：
綜合測試：綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。
穩壓精度測量：交流輸入電壓在額定電壓±10%范圍內變化，負荷電流在0～100%額定值變化時，直流輸出電壓在調整范圍內的任一數值時其穩壓精度。
穩流精度測量：交流輸入電壓在額定電壓±10%范圍內變化、輸出電流在20%～100%額定值的任一數值，充電電壓在規定的調整范圍內變化時，其穩流精度。
紋波精度測量：充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出出穩壓紋波系數和穩流紋波系數。
效率測量：充電裝置的交流額定輸入功率與直流輸出功率之比，效率測量顯示測量交流電壓、測量交流電流、測量直流電壓，測量直流電流，并計算出輸入功率、輸出功率和效率。
諧波測量：電流諧波測量，主要顯示1～25次諧波的狀況，包括諧波(或基波)次數、諧波真有效值、諧波含 有率（HR）、總諧波畸變率（THD）等參數。
強大的數據處理功能：可對蓄電池的多項測量結果進行曲線顯示、生成報表，并進行綜合計算分析，準確判別。
數據分析：包括的綜合分析、穩壓精度分析、穩流精度分析、紋波系數分析、效率分析、電網諧波分析和電池放電分析可重新顯示原測量界面的內容。
數據上傳：此功能允許用戶將保存的測量數據上傳到計算機以進行各種分析。
系統升級：此功能允許用戶使用U盤更新儀表軟件。
使用ARM和DSP以及16M字節的FLASH存儲器；
儀表使用觸摸屏，使操作更簡單、方便
可保存、回顯測量數據或?qū)⑵渖蟼鞯絇C機進行分析；
模塊化結構，設計合理，運行可靠。
中文菜單操作，簡單易學。
可使用USB盤更新儀表軟件；
在PC機上用直流充電機特性測試儀數據分析軟件對測量數據進行詳細分析。
采用大屏幕液晶屏顯示，全漢化界面，人機對話方式操作，使用簡便。

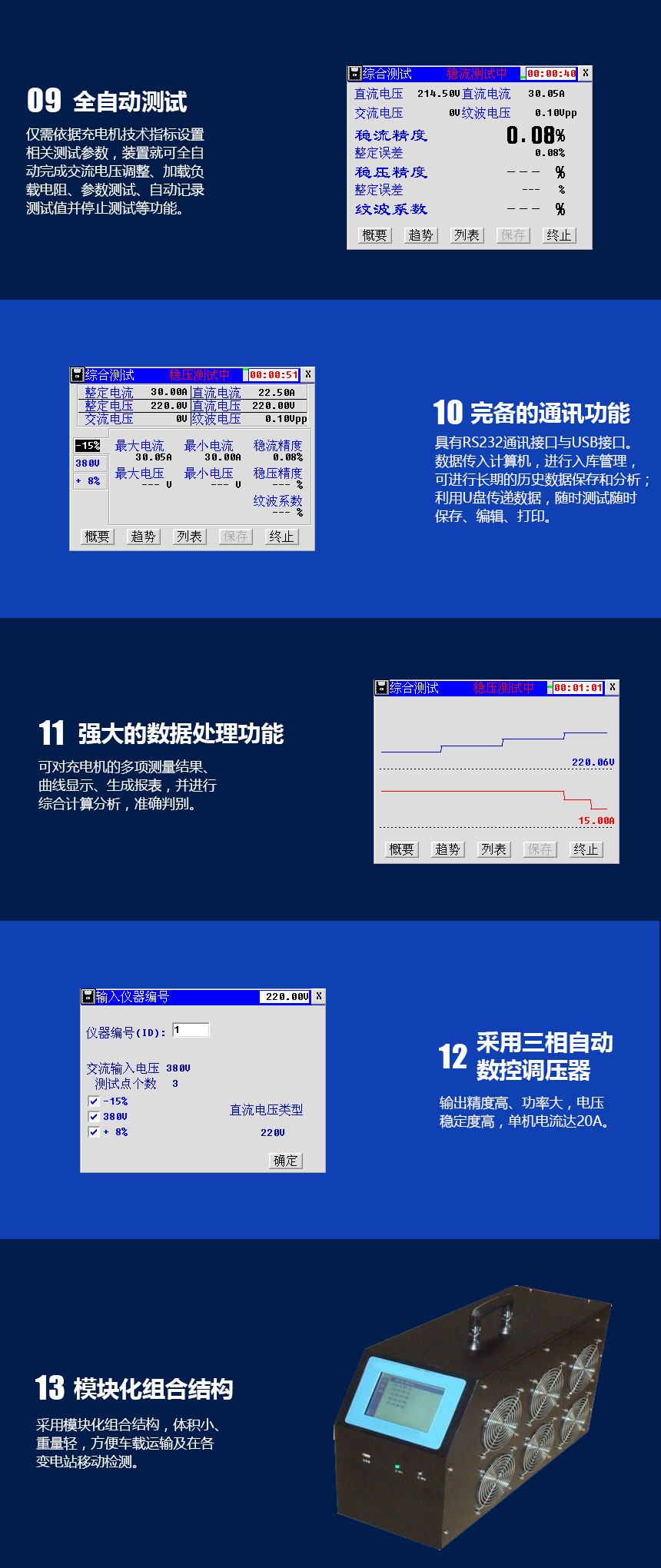

全自動測試：僅需依據充電機技術指標設置相關測試參數，裝置就可全自動完成交流電壓調整、加載負載電阻、參數測試、自動記錄測試值并停止測試等功能。
完備的通訊功能，具有RS232通訊接口與USB接口。數據傳入計算機，進行入庫管理，可進行長期的歷史數據保存和分析；利用U盤傳遞數據，隨時測試隨時保存、編輯、打印。
強大的數據處理功能：可對充電機的多項測量結果、曲線顯示、生成報表，并進行綜合計算分析，準確判別。
采用三相自動數控調壓器：輸出精度高、功率大，電壓穩定度高，單機電流達20A。
模塊化組合結構：采用模塊化組合結構，體積小、重量輕，方便車載運輸及在各變電站移動檢測。
|

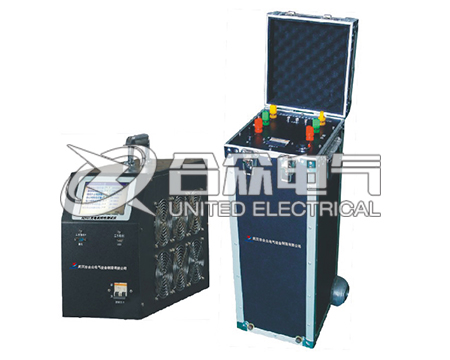

主機 |
調壓器 |
|
工作電源：AC220V±10% |
額定功率：15KVA |
|
直流電壓測量：0～300V±0.1% |
輸入電壓：380V±10% |
|
直流電流測量：0～60A±0.5% |
輸出電壓：300V～450V |
|
紋波系數：0.01%～10.00%±0.02% |
額定電流：20A |
|
負載電流：1～50A（大電流可定做） |
體積：260×350×600mm |
|
體積：500×360×420mm |
重量:18kg |
|
重量：15kg |
|
|
內存：128Mbit |
|
|
適用電壓等級：220V、110V |
|
|
名稱 |
數量 |
單位 |
|
充電機測試儀主機 |
1 |
臺 |
|
調壓器 |
1 |
臺 |
|
電壓監測線 |
1 |
套 |
|
測量電纜 |
1 |
套 |
|
電源線 |
1 |
根 |
|
合格證 |
1 |
份 |
|
檢驗報告 |
1 |
份 |
|
說明書 |
1 |
份 |
400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
