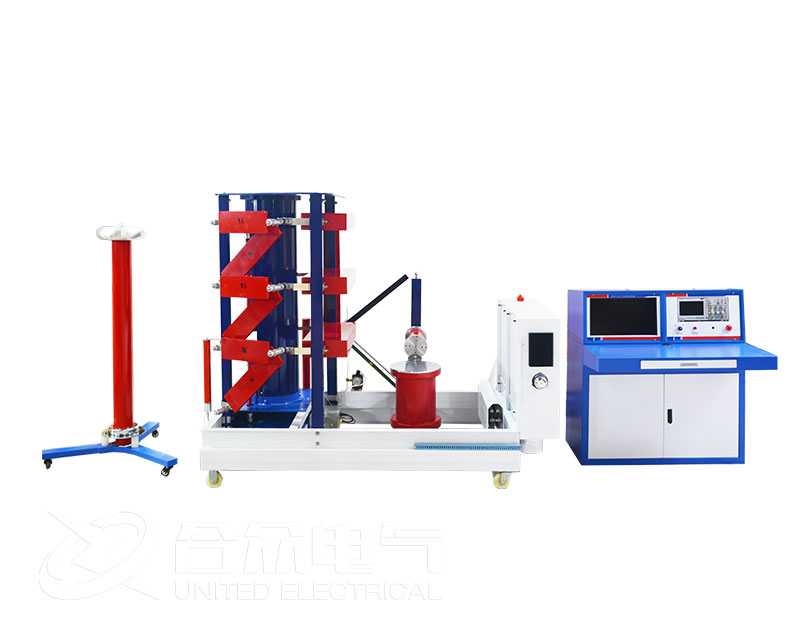

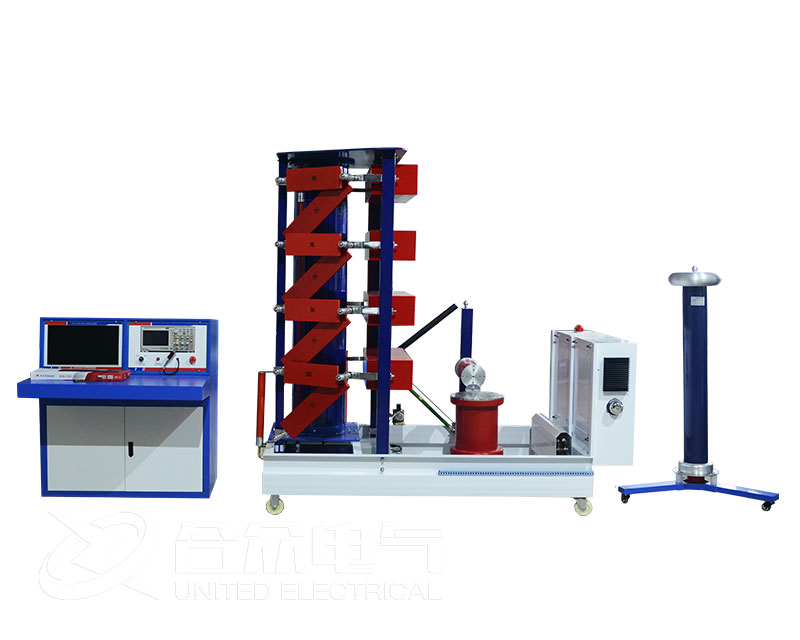

沖擊電壓 impulse voltage

迅速上升到峰值然后緩慢地下降到零的非周期瞬態電壓。對于特殊日的，可采用波前近似線性上升或瞬態振蕩或近似矩形的沖擊波。注術語“沖擊(impulse)”不同于術語“浪涌”,后者是電氣設備中或電網運行中出現的瞬態現象。

需電沖擊電壓lightning impulse voltage

波前時間小于20u 的沖擊電壓。

雷電沖擊全波電壓 full lightning impulse voltage

不為破壞性放電而截?cái)嗟睦纂姏_擊電壓。

過沖overshoot

沖擊電壓的峰值處因回路引起的阻尼振蕩而導致的幅值的增加。

注：這種振蕩(頻率范圍通常為 0.1 MH2~2 MH)是由回路電感引起的,而且有時無法避免特別是大尺寸回路或感性試品。

記錄曲線 recorded curve

沖擊電壓試驗數據的圖形或數字化的表示。

基準水平 base level

當記錄儀器零信號輸人時,沖擊測量系統記錄到的水平。

基準曲線base curve

沒有疊加振蕩的雷電沖擊全波電壓的估計曲線。

剩余曲線rcsidual curve

R(t)記錄曲線和基準曲線間的差。

極限值extreme value

Ue從與施加沖擊一致的基準水平上測得的記錄曲線的最大值。

基準曲線最大值 basecurvc maximum

Ub基準曲線的最大值。
濾波后的剩余曲線filtered residual curve

Rt(t)對試驗電壓函數，進行濾波后的剩余曲線。

試驗電壓曲線 test voltage curvc

基準曲線和濾波后的剩余曲線(由濾波器進行濾波,該濾波器的頻率響應由試驗電壓函數確定)之和。

注:曲線僅為過程中的數學表達式曲線，并不具有物理意義或不是等效的沖擊。

試驗電壓值 valut of the test voltage

Ut從與施加沖擊一致的基準水平上測得的試驗電壓曲線的最大值。

過沖幅值overshoot magnitude

記錄曲線極值和基準曲線最大值之差。

相對過沖幅值relative overshoot magnitude8

過沖幅值和極限值Ue的比率，常用百分?jǐn)?shù)表示。

試驗電壓函數 test voltage function

幅頻函數，定義為絕緣對具有過沖的沖擊的響應。由下式給出：
k(f)=1/（1+2.2f²）

f-頻率,MHz。
注1：當已獲得更多的試驗數據時,有關技術委員會可以規定不同絕緣類型的不同試驗電壓曲線。

注2：用函數對剩余曲線進行波允許對等效雷電沖擊全波電壓的試驗電壓值進行計算。

波前時間front time

T1視在參數,定義為試驗電壓曲線峰值的 30%和 90%(圖 11 中點 A 和B)之間時間間隔 T的1/0.6倍。

視在原點 virtual origin
O1試驗電壓曲線中相對于 A 點超前 0.3T 的瞬間。對于具有線性時間刻度的波形,它為通過波前部分的 A、B 兩點所畫直線與時間軸的交點。

平均上升率 average rate of rise

由記錄曲線極限值的 30%和 90%之間的全部數據點計算得到最佳擬合直線的斜率,通常用 kV/ps表示。

注：對于30%和 90%處有噪聲或振蕩，數據點將被界定在起點為最后通過 30%值的點,終點為第一個通過 90%值的點。

峰值時間 peak time

Te極限值 U.除以平均上升率后得到的時間

半峰值時間 time to half-value

T2視在參數,定義為從視在原點 0 到試驗電壓曲線下降到試驗電壓值一半時刻之間的時間間隔。

等效光滑沖擊 equivalent smoothimpulse

沒有過沖的且峰值等于試驗電壓曲線的最大值，波前時間與半峰值時間與試驗電壓曲線相應時間相同的估計的雷電沖擊電壓。

電壓時間間隔 voltage time interval

Ta記錄曲線超過 aU(0<入<1)的時間間隔。

電壓積分 voltage integral

在規定的時間間隔內的電壓記錄曲線對時間的積分。

雷電沖擊截波電壓 chopped lightning impulse voltage

指由破壞性放電導致的電壓突然跌落至零的雷電沖擊電壓跌落可以發生在波前、波峰或波尾。

對于波前截?cái)嗟睦纂姏_擊電壓,試驗電壓曲線是記錄曲線。

對于波尾截?cái)嗟臎_擊電壓可像全波一樣計算試驗電壓和波前時間，即可在降低電壓下(例如50%)來確定。

注1：截?cái)嗫赏ㄟ^(guò)外部截?cái)嚅g隙實現，或由于試品內絕緣或外絕緣的破壞性放電所引起。

注2：對某些試品或試驗布置,可能使波峰變平或在電壓截?cái)嗲半妷撼蕡A弧狀，由于測量系統的不完善也可觀察到類似的結果,有關截波參數的精確確定需要用陡變及快速響應的測量系統。其他情況由有關技術委員會考慮。

截?cái)嗨矔r(shí) instant of chopping

在電壓跌落曲線上 70%和 10%點(C 點和 D 點)連接的直線與電壓跌落曲線的交點的時刻。

截?cái)鄷r(shí)間time to chopping

Tc為一視在參數，定義為視在原點與截?cái)嗨矔r(shí)的時間間隔。

截?cái)鄷r(shí)電壓跌落特性 characteristics related to the voltage collapse during chopping

截?cái)鄷r(shí)電壓跌落的視在特性是根據截?cái)嗨矔r(shí)電壓的 70%和 10%處的兩個點即 C和D來定義。電樂跌落的持續時間是 C和D 兩點時間間隔的 1.67 倍。電樂跌落的度是截?cái)鄷r(shí)電壓值與電壓跌落的持續時間之比。

注：C和D 兩點僅是為了定義的日的并不意味著截?cái)嗟某掷m(xù)時間和度可以用傳統的測量系統進行任意準確度的測量。

沖擊反極性過沖的極限值 extreme value of theundershoot of an impulse

針對施加沖擊由基準水平測得的反極性最大幅值。

線性上升波前截?cái)鄾_擊 linearly rising front-chopped impulse

電壓以近似恒定陡度上升直至由破壞性放電截?cái)唷?

為了定義這種沖擊波,在波前部分峰值的 30%和 90%之問畫 條最佳擬合直線,該直線與峰值的30%和 90%的兩個交點分別記為 E和F(如圖 16)。
此沖擊波用下述參數定義:
Ue一一最大電壓;
T1------波前時間;
S一-視在陡度；

S=Ue/T1

這是通過 EF 兩點所畫直線的斜率，通常用 kV/us 表示。

如果波前從 30%幅值起到截?cái)鄷r(shí)刻完全位于與直線 EF 相平行在時間上相差0.05 T的兩條直線之間,則可認為這種沖擊截波近似為線性上升沖擊截波。

注：視在陡度 S的值和容差應由相關技術委員會規定。

伏/秒特性 voltage/time curves

線性上升沖擊電壓的伏/秒特性voltage/time curve for linearly rising impulse voltage

指放電電壓與波前時間 T 的關系曲線。此曲線可通過施加不同陡度的沖擊電獲得。

恒定預期波形沖擊電壓的伏/秒特性 voltage/time curve for impulse voltage of constant prospective shape

試品放電電壓與截?cái)鄷r(shí)間的關系曲線,截?cái)鄷r(shí)間可能發生在波前、峰值或波尾。此特性曲線可通過施加波形一定而預期峰值不同的沖擊電壓獲得。
