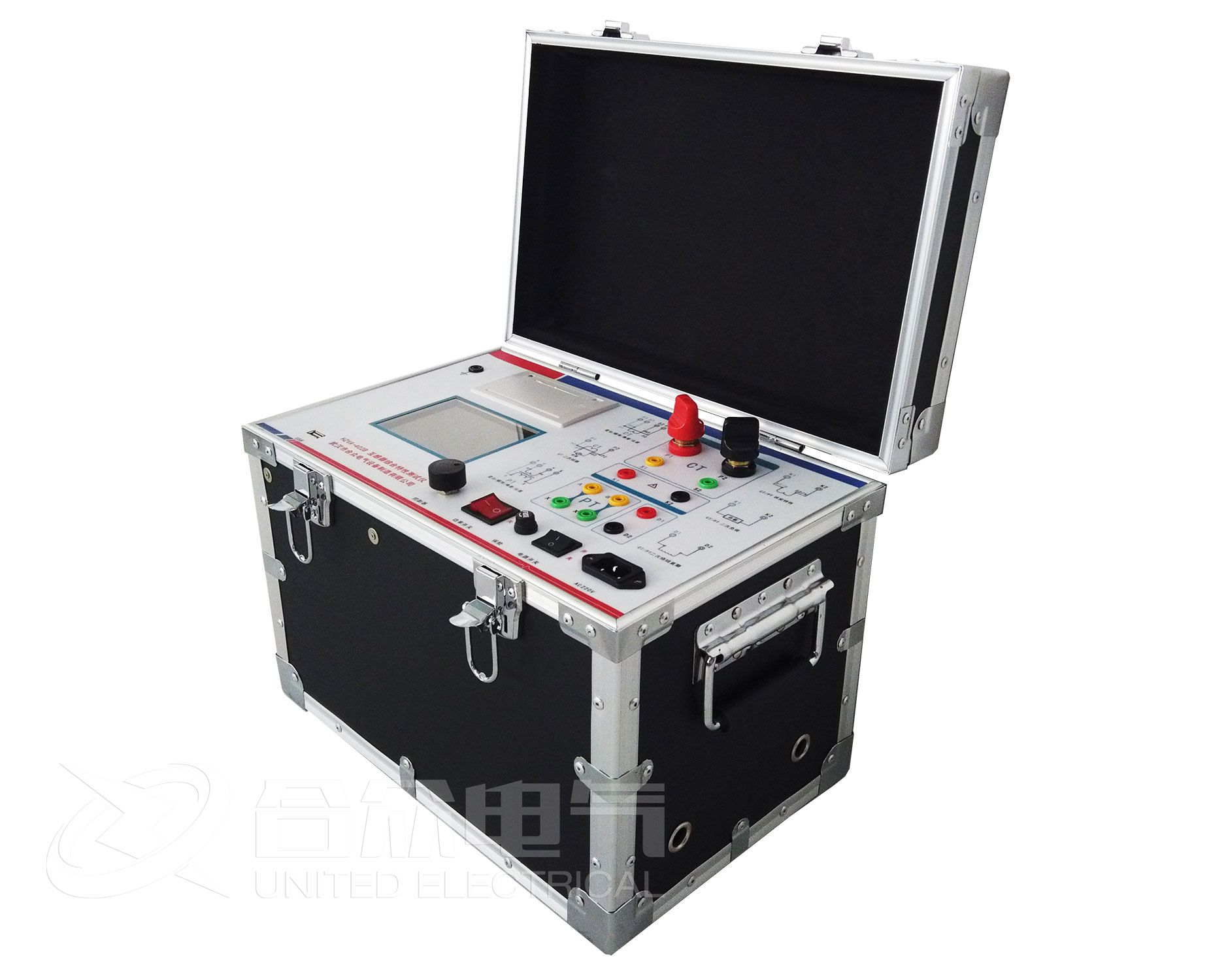

電流、電壓互感器的檢驗

新安裝電流、電壓互感器及其回路的驗收檢驗。

檢查電流、電壓互感器的銘牌參數是否完整，出廠合格證及試驗資料是否齊全。如缺乏上述數據時，應由有關制造廠或基建、生產單位的試驗部門提供下列試驗資料：

a)所有繞組的極性；

b)所有繞組及其抽頭的變比；

c)電壓互感器在各使用容量下的準確級；

d)電流互感器各繞組的準確級(級別)、容量及內部安裝位置；

e)二次繞組的直流電阻(各抽頭)；

f)電流互感器各繞組的伏安特性。

電流、電壓互感器安裝竣工后，繼電保護檢驗人員應進行下列檢查：

(1) 電流、電壓互感器的變比、容量、準確級必須符合設計要求。

(2)測試互感器各繞組間的極性關系，核對銘牌上的極性標識是否正確。檢查互感器各次繞組的連接方式及其極性關系是否與設計符合,相別標識是否正確。

(3)有條件時，自電流互感器的一次分相通入電流，檢查工作抽頭的變比及回路是否正確(發、變組保護所使用的外附互感器、變壓器套管互感器的極性與變比檢驗可在發電機做短路試驗時進行)。

(4)自電流互感器的二次端子箱處向負載端通入交流電流，測定回路的壓降，計算電流回路每相與中性線及相間的阻抗(二次回路負擔)。將所測得的阻抗值按保護的具體工作條件和制造廠家提供的出廠資料來驗算是否符合互感器10%誤差的要求。

二次回路檢驗

在被保護設備的斷路器、電流互感器以及電壓回路與其他單元設備的回路完全斷開后方可進行。

電流互感器二次回路檢查。

a)檢查電流互感器二次繞組所有二次接線的正確性及端子排引線螺釘壓接的可靠性。

b)檢查電流二次回路的接地點與接地狀況，電流互感器的二次回路必須分別且只能有一點接地；由幾組電流互感器二次組合的電流回路，應在有直接電氣連接處一點接地。

電壓互感器二次回路檢查。

(1)檢查電壓互感器所有二次回路接線的正確性及端子排引線螺釘壓接的可靠性。

(2)經控制室中性線小母線(N600)連通的幾組電壓互感器二次回路，只應在控制室將N600一點接地,各電壓互感器二次中性點在開關場的接地點應斷開；為保證接地可靠,各電壓互感器的中性線不得接有可能斷開的熔斷器(自動開關)或接觸器等。獨立的、與其他互感器二次回路沒有直接電氣聯系的二次回路，可以在控制室也可以在開關場實現一點接地。來自電壓互感器二次回路的4根開關場引入線和互感器三次回路的2(3)根開關場引入線必須分開，不得共用。

(3)檢查電壓互感器二次中性點在開關場的金屬氧化物避雷器的安裝是否符合規定。

(4)檢查電壓互感器二次回路中所有熔斷器(自動開關)的裝設地點、熔斷(脫扣)電流是否合適(自動開關的脫扣電流需通過試驗確定)、質量是否良好能否保證選擇性，自動開關線圈阻抗值是否合適。

(5)檢查串聯在電壓回路中的熔斷器(自動開關)、隔離開關及切換設備觸點接觸的可靠性。

(6)測量電壓回路自互感器引出端子到配電屏電壓母線的每相直流電阻并計算電壓互感器在額定容量下的壓降，其值不應超過額定電壓的3%。
