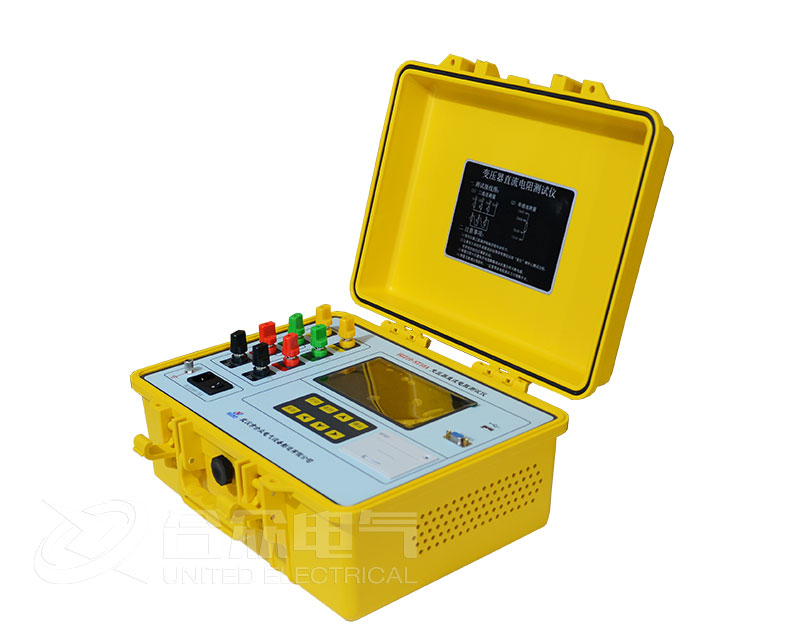

用電源線把儀器與外部 AC220V電源連接，十1、-1、十V、-V端子與試品采用四端法接線。隨儀器配套的專用測試鉗，已把電流、電位線設計到同一鉗口上，試驗接線簡單方便。

開機或手動復位：通過按復位鍵選擇所需的工作電流

選擇輸出電流：儀器開機默認的測試電流為3A。

按啟動鍵測試開始

直流電阻測試儀自檢：選擇合適的工作電流后，按啟動鍵，程序?qū)x器硬件進行檢測。如有故障閃爍顯示，不進入下一狀態。

充電、建立過渡過程：按選擇過的工作電流對試品進行充電，當達到所選擇的測試電流時，進入下一狀態。

測試電流電位，計算、顯示阻值：

充電電流達到選擇的測試電流，建立過渡過程結束。直流電阻測試儀根據所選擇的電流及被測阻值的大小，選擇合適的檔位，開始測試回路電流互及電位端子間的電位差 V，通過計算 V/ 可得試品電阻 R。R<IQ時，顯示器顯示的單位為m。R>19時，顯示器顯示的單位為。

待數據穩定后，該數值為試品阻值。

當對測試阻值有疑問時，可持續按啟動鍵一秒種，這時儀器對電流、電位重復測試，液晶屏顯示重復測試的阻值。若重復測試結果一致，說明儀器工作正常，測試值與出廠值相比偏差大時，應慎重對待、查明原因。

對于帶有載分接開關的變壓器，可以連續測試。在某一分接位置測試后把分接開關調至下一位置(不需按復位鍵)，待數值重新穩定后，該數值即為該位置的阻值，直到所有分接測完為止。

測試完畢：測試完畢后，按復位鍵，充電回路斷開，直流電阻測試儀內部設計有快速放電回路，釋放繞組所儲存的能量。

按復位鍵后，蜂鳴器響，顯示器閃爍顯示，表示儀器工作于放電狀態。待蜂鳴器停后，顯示器顯示出上次的工作電流，表示放電結束，直流電阻測試儀進人選擇電流狀態；這時可拆除測試線或按復位鍵重新選擇電流進行下一相序的測試。3.8在光線較暗的環境，背光開關置開。

直流電阻測試儀試驗注意事項：

儀器設計有過電壓保護功能，在使用中仍需按以下逐條操作，以確保儀器及人身安全。

對無載調壓繞阻，不允許在測試過程中或未放完電時切換無載分接開關4.3在測試過程中或蜂鳴器響時不允許拆除測試線。

測試過程中，外部 AC220V突然斷電，斷電后儀器開始釋放繞組儲存的能量，不允許立即拆除測試線，需等5分鐘后拆線。
